在工程领域中，有限元分析（FEA）逐渐成为一种不可或缺的工具，尤其是在结构工程、机械设计和材料科学等方面。在众多的有限元分析软件中，ANSYS凭借其强大的功能和易用性，受到了广泛的欢迎。本文将介绍如何在ANSYS中输出应力云图，以帮助工程师们更好地理解结构的应力分布情况。
在使用ANSYS输出应力云图之前，首先需要进行的工作是模型的构建和求解。这包括创建几何模型、定义材料属性、施加边界条件和载荷、网格划分等。确保这些步骤都正确后，才能进行后续的后处理操作。
1. 创建几何模型：可以使用ANSYS Workbench中的设计模块，或导入外部CAD软件生成的几何模型。确保模型的精度，以便在后续分析中得到准确的结果。
2. 定义材料属性：为模型中的各个组件设置合适的材料属性，包括弹性模量、泊松比以及屈服强度等。这些参数将在应力计算中直接影响结果的准确性。
3. 施加边界条件和载荷：边界条件是确保模拟逼近真实条件的重要步骤。这包括固定某个边界、施加特定的位移或者力等。同时，要确保载荷的施加符合实际情况。

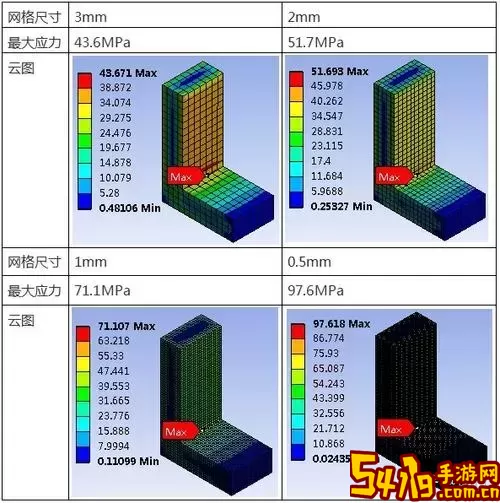

4. 网格划分：在ANSYS中，网格的划分对分析结果的精度也至关重要。通常情况下，需要根据问题的复杂程度来选择合适的网格密度。可以进行局部加密，以提高关键区域的计算精度。
在完成模型设置后，进入求解阶段。在求解完成后，需要进行后处理以获取所需的应力云图。
1. 求解过程：选择“求解”按钮启动计算过程，ANSYS会根据你设置的物理条件进行分析模拟，计算出每个节点和单元的应力、应变等数据。
2. 进入后处理模块：在求解完成后，切换到后处理模块。ANSYS中后处理模块提供多种功能，可以对结果进行可视化和分析。
输出应力云图的具体步骤如下：
1. 选择应力类型：在后处理界面中，可选择需要查看的应力类型，如“等效应力”、“主应力”等。等效应力是用于比较不同材料承载能力的重要指标。
2. 设置显示选项：可以通过设置色彩图例、限值范围等选项，来优化应力云图的视觉效果。适当的显示范围和色彩映射可以更加清晰地传达应力分布情况。

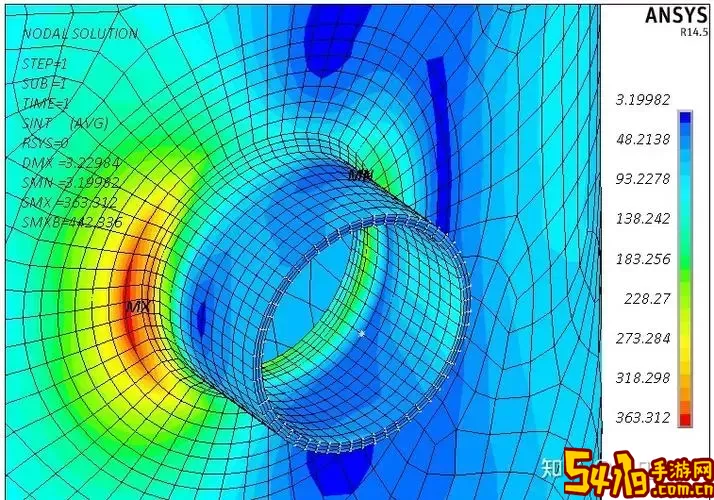

3. 生成云图：在设置完成后，选择“生成图形”或“绘制结果”选项，ANSYS会自动生成应力云图。此时，可以通过旋转、放大缩小等操作来查看不同角度的应力分布。
4. 导出图形：生成的应力云图可以通过点击“导出”按钮，将其保存为多种格式，如PNG、JPEG等。这样，工程师可以将图形嵌入到报告中，为分析结果提供直观的支持。
通过以上步骤，我们可以在ANSYS中成功输出应力云图。应力云图不仅可以帮助工程师们直观地理解结构中的应力分布情况，还可以为后续的优化设计提供依据。随着技术的不断进步，ANSYS也在不断更新和完善其功能，使得有限元分析更加精确和方便。在今后的工程实践中，充分利用这些工具和技术，将为我们解决复杂的工程问题提供更强大的支持。
