CAD图纸转换成PDF教程及放大方法详解

来源:54119手游网时间:2025-05-10 08:39:34作者:54119小编
涂口红贼六官网版下载
涂口红贼六官网版下载
涂口红贼六官网版下载是一款风靡的手机休闲游戏,玩家将化身为一位口红达人,通过各种富有创意的方式为角色涂上最完美的口红。在游戏
立即下载

随着建筑设计、机械制造等行业的不断发展,CAD(计算机辅助设计)软件已成为设计师们不可或缺的工具。然而,CAD图纸文件格式如DWG、DXF等在分享与打印时存在一定的兼容性问题,因而将CAD图纸转换成PDF格式成为了日常工作中的常见需求。本文将详细介绍在中国地区如何将CAD图纸转换成PDF文件,并针对PDF文件中的图纸放大方法进行详解,帮助设计师和工程人员更高效地完成工作。

一、CAD图纸转换成PDF的意义

CAD图纸原文件一般较大,且不易于跨平台查看和打印。而PDF格式具有通用、易分享、易打印等优点。将CAD图纸转换为PDF格式,可以方便地通过电子邮件、微信等渠道传输,并且保证图纸内容在不同设备上显示一致。此外,PDF文件便于归档存储,便于后期查阅和调用。

二、CAD图纸转换成PDF的常见方法

在中国地区,主流的CAD软件是Autodesk公司的AutoCAD系列,此外还有中望CAD、浩辰CAD等国产软件。以下以AutoCAD为例,介绍几种常用的转换方法。

1. 使用AutoCAD自带的“打印”功能导出PDF
AutoCAD自带了多种打印驱动程序,其中“DWG to PDF.pc3”是专门用来将图纸转换成PDF的虚拟打印机。操作步骤如下:
(1)打开需要转换的CAD图纸文件。
(2)点击菜单栏“文件”→“打印”或直接按快捷键Ctrl + P。
(3)在打印机选择框中选择“DWG to PDF.pc3”。
(4)根据需要设置打印范围(如布局、窗口等)、纸张尺寸和比例。
(5)点击“确定”,选择保存路径,即完成PDF文件导出。

2. 利用CAD软件的“导出”功能
部分CAD软件提供了直接导出PDF格式的功能,步骤简便,适合不熟悉打印设置的用户:
(1)点击“文件”→“导出”→选择“PDF”。
(2)调整导出设置,如分辨率、页面布局等。
(3)点击“保存”即可生成PDF文件。

3. 借助第三方转换工具
市面上也有不少第三方软件支持DWG转PDF,如“迅捷CAD转换器”、“CAD快速看图”等。这类软件一般支持批量转换,适合需要大量转换文件的用户。使用时请确保软件下载来源正规,防范信息安全风险。

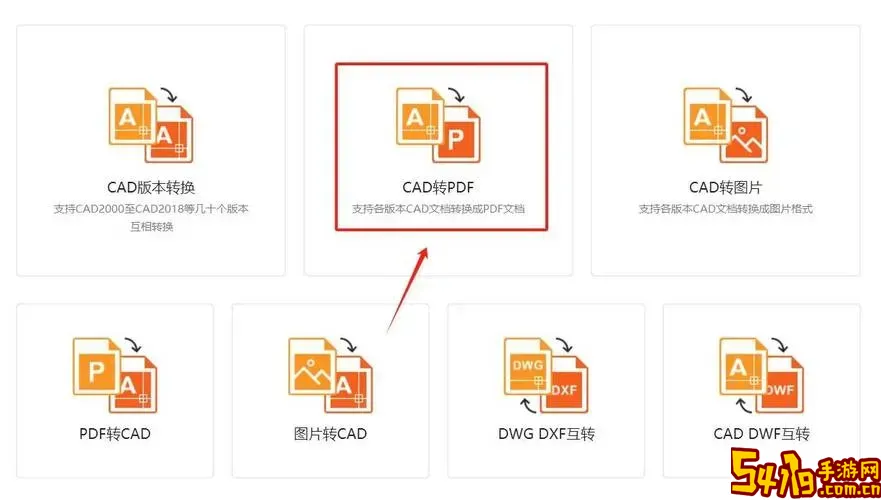

CAD图纸转换成PDF教程及放大方法详解图1

三、PDF图纸中的放大方法详解

转换后的PDF图纸在查看时,有时需要放大以查看细节部分。以下介绍几种常用的PDF查看及放大方法:

1. 使用Adobe Acrobat Reader
Adobe Acrobat Reader是国内外最常用的免费PDF阅读软件,具有丰富的阅读和注释功能。
(1)打开PDF文件。
(2)使用工具栏上的放大镜按钮,点击多次实现放大,或者直接点击页面区域。
(3)也可以通过快捷键Ctrl +“+”放大,Ctrl +“-”缩小。
(4)利用侧边的缩略图与导航条方便定位和放大查看具体区域。

2. 利用Foxit Reader(福昕阅读器)
福昕阅读器是国产优秀PDF阅读器,功能全面且轻快。使用方法与Adobe类似。
(1)打开PDF文件。
(2)调整工具栏的缩放比例,可以手动输入百分比如200%、400%。
(3)使用“放大镜”工具直接点击或框选放大区域。

3. 浏览器自带PDF查看器
如Google Chrome、Microsoft Edge等现代浏览器均可直接打开PDF文件。
(1)拖拽PDF文件至浏览器窗口打开。
(2)使用右上角的“放大”按钮或快捷键Ctrl +“+”放大页面。
(3)浏览器模式下放大可能会导致图纸不够清晰,建议专业阅览时使用专用软件。

四、放大时注意事项

虽然放大可以看清图纸细节,但放大过度可能出现像素化,影响阅读体验。为保证放大后的清晰度,转换PDF时建议:

1. 设置较高的图纸分辨率,尤其是在“打印”设置中选择更高的DPI(如600dpi)。
2. 导出PDF时不要开启过度压缩,保证矢量数据的完整性。
3. 若仅为查看目的,建议保持矢量格式的PDF文件,不进行图像栅格化,确保任意放大都不会模糊。

五、总结

将CAD图纸转换成PDF格式,是中国地区设计师、工程师将电子图纸高效传递与打印的重要手段。结合AutoCAD自带打印驱动及导出功能,用户能轻松完成格式转换。同时,借助Adobe Acrobat、福昕阅读器等软件,能实现对PDF图纸的灵活放大与精细查看。掌握上述方法与注意事项,将显著提升工作效率与设计沟通的准确性。

希望本文提供的CAD图纸转换成PDF教程及放大方法详解,能帮助中国地区的用户更好地处理CAD图纸文件,推动设计工作的顺利开展。
