在现代设计和工程领域，CAD（计算机辅助设计）软件的应用极为广泛。设计完成后，常常需要将CAD图纸保存为高清图片格式，尤其是JPG格式，以方便分享、展示和打印。本文将围绕“CAD怎么保存为高清图片及高清JPG格式”这一主题，详细介绍在中国地区使用CAD软件时的操作步骤和注意事项，帮助用户轻松实现高清图片的导出。
一、为什么要将CAD保存为高清JPG格式？
CAD文件通常是DWG或DXF格式，这类格式虽然精确且便于修改，但不易直接用于非专业软件中查看或打印。将CAD图纸保存为高清JPG格式，可以方便用户在无CAD软件的环境下查看图片，适合发送邮件、上传网页、制作演示文稿等多种用途。同时高清的图片保证了图纸细节的清晰呈现，避免因分辨率低导致的模糊现象，这对于工程细节的准确传达尤为重要。
二、CAD软件导出高清图片的常用方法
中国地区主要使用AutoCAD作为主流CAD软件，下面以AutoCAD为例，介绍如何导出高清JPG格式图片。
1. 直接使用“输出”功能
打开需要保存的CAD文件，进入布局界面或模型空间，选择“文件”菜单中的“输出”，点击“导出”，在弹出的文件类型中选择“JPG”。
此时系统默认的分辨率一般较低，需要手动调整输出图像的分辨率。在“导出设置”中，设置像素宽度和高度，像素越高，图片越清晰。通常将分辨率设置为300dpi或更高，以保证图片质量。
2. 使用“打印”功能输出高清图像
这是最推荐的方法，因为打印功能能够精确控制图像的分辨率和品质。
步骤一：点击“打印”按钮，弹出打印设置窗口。
步骤二：选择“打印机/绘图仪”，在列表中选择“DWG To JPG.pc3”打印机，这是一种将CAD图纸转换成JPG格式的虚拟打印机。
步骤三：点击“属性”，进入打印机属性设置界面。在“分辨率”选项中选择300dpi、600dpi或更高，数值越大图片越高清。
步骤四：调整打印范围，可以选择“窗口”，手动框选需要导出的图纸部分。
步骤五：设置图纸比例和图像大小，确保导出的图片比例正确。
步骤六：点击“确定”，选择JPG图片保存位置，完成导出。
3. 利用第三方软件或在线转换工具

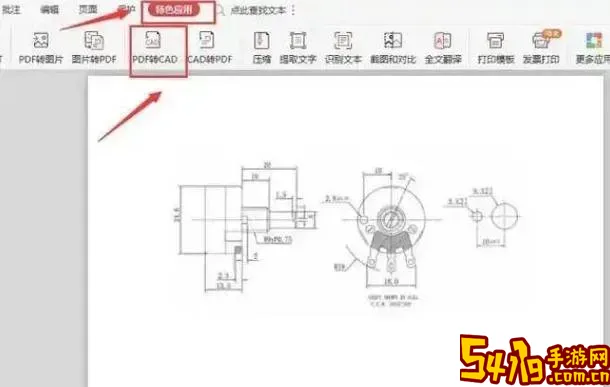

在某些情况下，AutoCAD版本较老或者用户希望更快捷，可以使用第三方工具，例如“CAD看图王”、“迅捷CAD转换器”等。这些软件通常支持将DWG文件直接转换为高清JPG格式，操作简单，适合对效率有较高要求的用户。
另外，在线转换工具如“迅捷CAD转换器在线版”也是不错的选择，只需上传CAD文件，即可转换为高清图片。但需注意上传敏感设计文件的安全性。
三、保存高清JPG格式需要注意的细节
1. 分辨率设置
导出图片时，分辨率是影响图片清晰度的关键参数。建议分辨率设置在300dpi及以上，更高分辨率适合大幅打印。分辨率越高，文件体积越大，需根据实际需求平衡清晰度和文件大小。
2. 颜色和线型显示
确保导出图片时颜色配置正确，特别是彩色图纸需要保证颜色还原准确。此外，一些线型可能在图片中显示不清晰，需要在CAD内调整线型宽度，增加线条粗细以提高可辨识度。
3. 图纸比例与尺寸
导出前确认图纸比例是否合适，避免导出后的图片出现放大或缩小导致设计细节不准确。布局空间和模型空间的选择也会影响最终画面。
4. 文件格式选择
虽然JPG格式广泛使用，但它是有损压缩格式，极高压缩比会影响画质。若对清晰度和细节要求极高，可考虑使用PNG或TIFF格式保存，然后根据需求转换为JPG。
四、总结
将CAD文件保存为高清图片及高清JPG格式，是设计师和工程师日常工作中常见的需求。通过AutoCAD自带的打印到JPG功能，配合合适的分辨率设置，可以轻松导出清晰的JPEG图片。在中国地区，无论是建筑设计、机械制造还是室内装修行业，这一技能都极为实用。掌握以上详细步骤和注意要点，能够有效提升设计成果的展示效果，方便文件的传输与使用。
希望本文的教程能够帮助广大CAD用户顺利实现高清图纸的导出，提升工作效率和成果品质。
