在现代设计和工程领域，CAD（计算机辅助设计）图纸是不可或缺的重要资料。然而，CAD图纸的格式通常为DWG或DXF文件，这些格式在未安装专业软件的设备上无法直接查看。因此，将CAD图转换成PDF或清晰的JPG图片，成为了许多设计人员和工程师的刚需。本文将详细介绍在中国地区，如何实现CAD图转换成PDF及如何转换成高清JPG图片，帮助大家轻松应对相关工作需求。
一、为什么需要将CAD图转换成PDF或JPG？
首先，CAD图纸文件因为专业性强，不是所有电脑或移动设备都能安装相应的CAD软件（如AutoCAD）来打开。PDF格式广泛应用于办公和资料交换，具有跨平台、易查看、文件稳定等优点。将CAD图转换为PDF，便于发送给不拥有CAD软件的同事、客户或合作伙伴。
另一方面，将CAD图转换成JPG图片，则更加方便在网页、PPT展示或社交媒体等场景中使用。JPG图片体积相对较小，兼容性好。但是由于JPG为位图，转换时需要特别注意图片清晰度，避免细节丢失。
二、CAD图转换成PDF的常用方法
在中国，处理CAD图转换成PDF主要有以下几种方式：
1. 使用AutoCAD自带的“打印”功能：
AutoCAD软件内置打印管理器，用户可以直接将CAD图形“打印”为PDF文件。
具体步骤：
打开AutoCAD软件，加载需要转换的DWG文件。
点击左上角“打印”按钮，弹出打印设置窗口。
选择打印机为“DWG To PDF.pc3”或类似的PDF打印机。

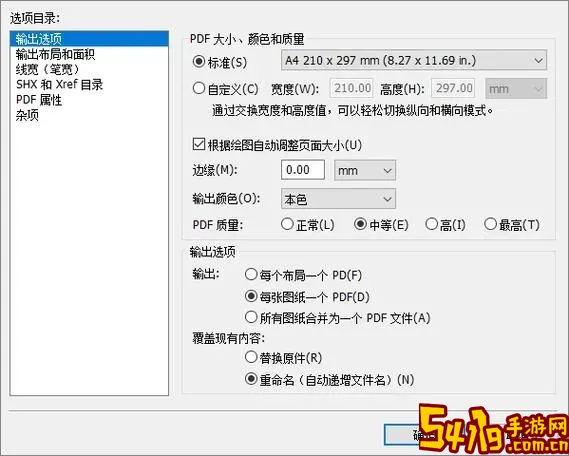

设置纸张大小、图纸范围（窗口、布局等），确保所需内容完整。
点击“确定”，保存PDF文件到指定位置。
此方法优势是兼容性高，能原样保持CAD图的矢量特性，使PDF文件清晰且可缩放。
2. 使用第三方PDF转换工具：
市面上有很多支持DWG转PDF的工具，像“迅捷CAD转换器”、“好压CAD转换器”、“CAD迷你看图”等。它们具有简单易用、快速批量转换的功能，适合日常办公环境。
转换流程通常是：
导入DWG文件。
选择输出格式为PDF。
根据需求设置分辨率和颜色。
开始转换并保存。
但需注意一些免费工具转换后的PDF文件可能含水印，付费版无此问题。
3. 在线转换网站：
有些中国的在线平台提供免费CAD转PDF功能，如“迅捷PDF转换”、“在线CAD转换器”。使用者上传CAD文件，网站自动转换并生成PDF下载。
优点是操作方便，无需下载安装软件；缺点是文件安全性需要注意，且大文件上传速度受限网络带宽。
三、CAD图转换成清晰JPG图片的步骤
相比转换成PDF，转换成JPG图片需要重点考虑图片清晰度和色彩还原度，具体操作如下：
1. 使用AutoCAD软件导出：
AutoCAD中支持将图纸导出为多种图片格式，包括JPG。导出时需设置合适的分辨率，建议300dpi及以上，保证图像细节清晰。
操作流程：
打开CAD文件。
点击“输出”菜单，选择“导出”或“另存为”。
选择图片格式为JPG或JPEG。
在弹出的选项中设置分辨率（分辨率越高，文件越大）。
确认导出，保存图片。
2. 利用专业CAD转图片转换器：
例如“迅捷CAD转换器”、“CAD迷你看图”等软件，支持批量DWG转JPG，且可以根据线条颜色、背景色等自定义图片风格。
使用者可设置更高的分辨率，最大限度保证图纸精度。
3. 借助打印成PDF后转换成JPG：
先通过AutoCAD打印功能生成高分辨率PDF，随后利用Adobe Acrobat、迅捷PDF转换器或在线PDF转图片服务将PDF转为高质量JPG图片。此方法同样能保证较好的清晰度，适合没有直接图片导出功能的情况。
四、转换时几点实用建议
1. 注意图纸比例和尺寸设置：转换前应确认CAD图纸的比例尺、打印区域，避免转换后图纸内容裁剪不全或比例失真。
2. 选择合适的分辨率：分辨率直接影响图片清晰度和文件大小。在工作需求中，通常建议选择300dpi以上，确保打印时细节清晰，在线展示则根据需求调整。
3. 颜色模式和背景：某些项目对图纸颜色要求严格，导出时可选择黑白或彩色模式，并设置背景颜色为白色或透明。
4. 安全和保密：转换后的文件如需对外发送，建议对PDF加密或添加水印，防止文件被非法修改或泄露。
五、总结
在中国设计和工程行业，CAD图转换成PDF和清晰JPG图片是常见且必要的工作步骤。通过AutoCAD自带工具、专业转换软件或在线服务，用户可以方便快捷地完成转换。尤其注意分辨率设置和图纸比例，确保转换文件清晰、准确。
今后随着云技术和协同办公的发展，CAD文件的在线浏览和分享将更加便捷，转换需求也将逐步优化。但目前掌握上述转换技巧，仍是设计人员和工程师必备的能力，能有效提高工作效率和沟通质量。
