在现代设计和制图领域，CAD（计算机辅助设计）软件广泛应用于建筑、机械、电子等多个行业。随着数字办公的普及，将CAD文件输出为PDF格式成为设计人员和工程师常见的需求。PDF格式文件不仅便于浏览和打印，还能有效保持图纸的版式和内容完整性。然而，许多用户在使用CAD软件导出PDF时，常遇到“输出PDF格式显示不全”的问题，影响工作效率和文件质量。本文将详细探讨CAD如何输出PDF格式，并针对显示不全的问题提供实用的解决方案，帮助用户顺利完成文件转换和共享。
一、CAD软件输出PDF格式的基本步骤
以目前中国主流的CAD软件如AutoCAD为例，输出PDF格式主要有以下几种方式：

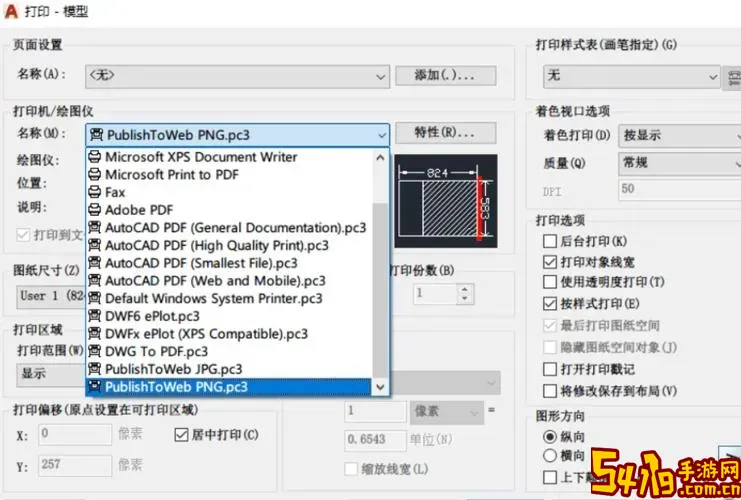

1. 使用“打印”功能。打开需要输出的CAD图纸，点击“文件”菜单中的“打印”(或快捷键Ctrl + P)，在打印机列表中选择“DWG To PDF.pc3”或“Adobe PDF”等PDF打印机，设置纸张大小、打印范围后点击“确定”即可生成PDF文件。

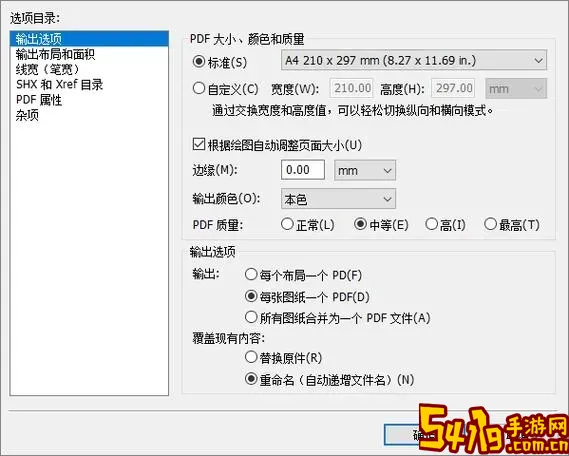

2. 利用软件自带的“导出”或“输出”功能。在“文件”菜单下选择“导出”-“PDF”，根据提示选择输出路径和参数即可快速得到PDF格式文件。
3. 借助第三方PDF虚拟打印机。市场上有许多支持CAD文件打印的PDF虚拟打印机，如CutePDF、Foxit PDF等，通过这些工具也可完成CAD转PDF的操作。
上述方法各有优劣，用户可根据需要选择合适的输出方式。
二、CAD输出PDF格式显示不全的常见原因分析
虽然输出PDF是常规操作，但不少用户在生成PDF后发现某些图形或文字显示不完全、被截断甚至丢失。导致这一问题的主要原因包括：
1. 打印范围设置不当。如果打印范围未准确设置，可能只输出了部分图纸内容，导致PDF显示不全。
2. 布局视口设置错误。使用布局(Paper Space)输出时，视口范围若未调整合适，某些图纸区域不会出现在最终PDF中。
3. 线宽和图层显示设置问题。某些图层被隐藏或置为不可打印，影响输出效果；线宽设置过细在PDF中可能看不清或被忽略。
4. 打印机配置不兼容。选择的PDF打印机驱动不完善，不能完全支持Cad文件的复杂元素，也可能导致显示不全。
5. 软件版本和系统环境差异。不同版本的CAD软件或操作系统对PDF输出的支持程度不同，兼容性问题偶尔发生。
三、有效解决CAD输出PDF显示不全的技巧
针对以上问题，以下是一些实用的调整方法，帮助用户避免或修正输出内容显示不全情况：
1. 检查并正确设置打印范围。在打印设置中应选择“窗口(W)”或“图形(extents)”等合适的范围，手动指定完整图纸区域，确保所有内容均被包含。
2. 调整布局视口大小。进入布局空间，选中视口调整其大小和位置，确保需要展示的内容完整出现在视口内。
3. 确认图层和打印属性。打开图层管理器，核实所有需打印的图层为“开”和“可打印”状态，避免因隐藏图层遗漏重要信息。
4. 优化线宽和字体设置。适当调整线宽，避免过细线条无法显示；使用标准字体，防止文字显示乱码或缺失。
5. 选择合适的PDF打印机驱动。推荐使用AutoCAD自带的“DWG To PDF.pc3”驱动，兼容性较好；若使用第三方工具，应确保其稳定性和最新版本。
6. 升级软件和系统环境。保持CAD软件及操作系统为最新版本，利用官方更新优化PDF输出功能。
7. 通过预览功能检查输出效果。在打印前多利用预览查看，有问题及时调整，减少重复出错。
四、总结与建议
在中国地区，随着建筑设计、机械制造等行业数字化水平的提升，CAD文件与PDF格式的互转成为日常工作刚需。掌握科学的输出流程及调整方法，不仅能有效避免PDF显示不全等问题，还能提升文件的专业表现力和交流效率。用户应根据自身软件版本和实际需求，灵活运用打印范围、视口设置、图层管理等功能，确保输出的PDF文件完整、清晰。
此外，重视软件的正版授权和定期更新也有助于获得更稳定和高效的PDF输出体验。对于企事业单位而言，建立规范的CAD文件转换流程和培训机制，将显著提升设计团队的协作能力和文件传递质量。在未来，随着技术进步和数字化工作的深入，期待CAD和PDF格式的转换功能更加智能和便捷，推动中国设计行业迈向更高水平。
